江森VPT系列水力平衡調試儀概述

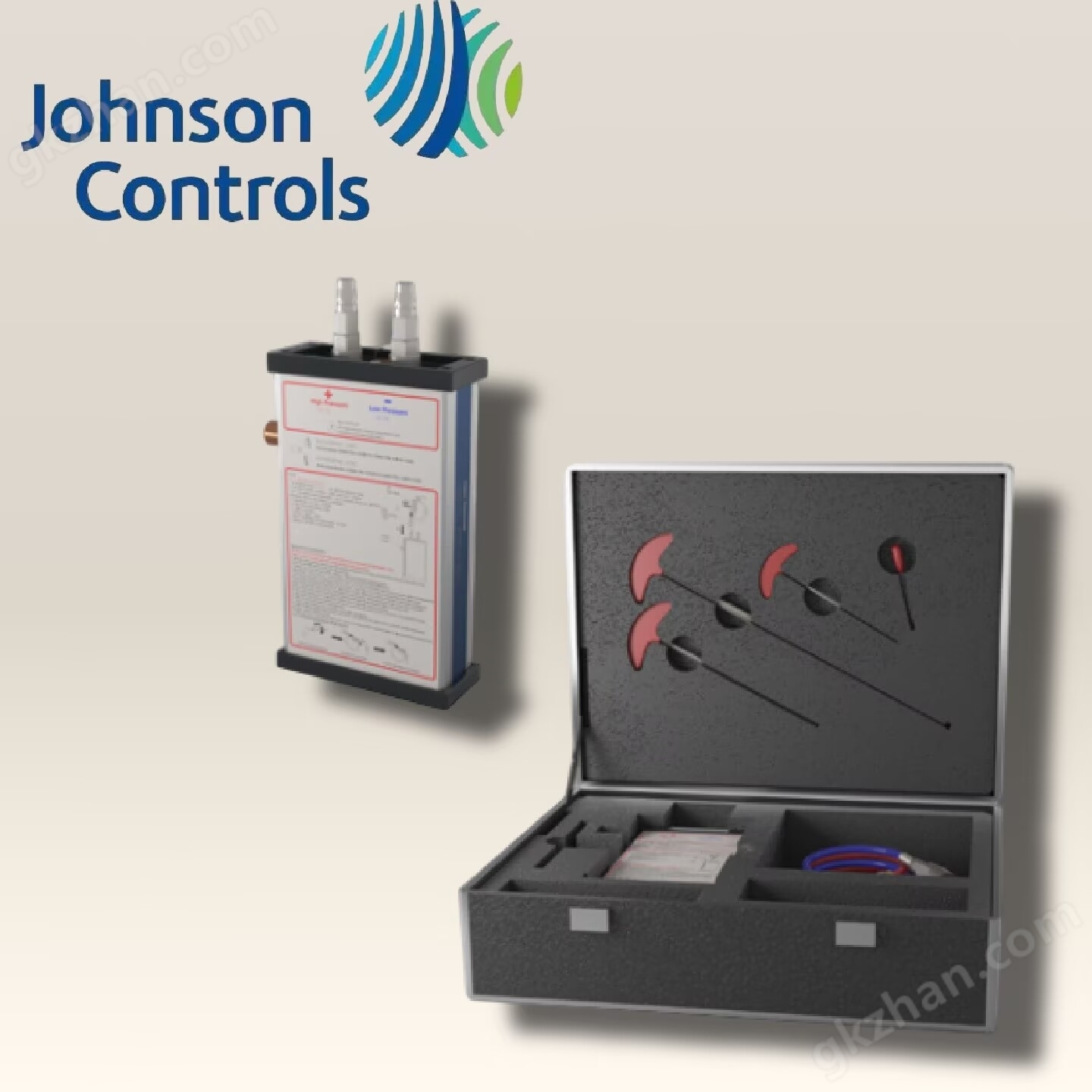

VPT系列水力平衡調試儀 VPT水力平衡調試儀可應用于空調水系統中靜態流量平衡閥的調試，可以對現場水系統流量進行預調節，保證各個末端設備和管路的流量在調節后同時達到設計流量，從而使整個空調水系統處于靜態水力平衡狀態。 VPT水力平衡調試儀可以通過手機APP測量，校準，儲存和記錄水系統中個管路的流量，壓差，失調比等參數，使用簡單，操作方便且直觀。

江森VPT系列水力平衡調試儀技術參數

介質：液體

充電時間：6h

電池容量：3000mA

壓差傳感器測量偏差：0.5%(全量程)

環境溫度：運行和充電狀態：0-40C

允許介質溫度：-20-120C

壓差測量范圍：VPT-0200:0-200kPa

 VPT-0650: 0-650kPa

儲存溫度：-20-60C(有冰凍風險時，請排空傳感單元里的水)

VPT水力平衡調試儀使用說明

步驟一： 開機并藍牙連接設備：打開儀表電源和手機藍牙功能，打開手機APP"水力平衡調試儀"，點擊"搜索"，根據儀表側面標識的MAC碼連接儀表。 電源開關打開，紅燈亮 打開軟件 點擊"搜索" 儀表MAC碼

步驟二： 調試前準備：分別插入高，低壓接管(紅，藍色)，按照標準位置插入到高壓和低壓接口。

步驟三： 排氣：旁通閥打開高壓端插入管路打開高壓端球閥再打開低壓端球閥排氣(出現連續水柱證明排氣完成).

步驟四 校準：將低壓端管球間關閉并持低壓端插入管路點擊校準。

步驟五 正式測試：打開低壓端球閥，關閉旁通，并輸入閥門編號，閥門口徑，實際圈數，設計流量等參數。

步驟六： 測試完成流程：先將旁通打開關閉兩端球一分別將探針拔出一安裝閥門測壓頭壓帽。

步驟七： 當前閥門調試完成后，逆時針旋轉調節旋鈕，將兩個球閥關閉后拔出測壓探針，用鎖定扳手將該靜態平衡閥開度鎖死。

步驟八： 如繼續測試下一閥門，請從步驟三：排氣環節開始重復操作! 排氣：旁通閥打開一高壓端插入管路一打開高壓端球閥一再打開低壓端球閥排氣(出現連續水柱證明排氣完成) 步驟九： 測試結束設備排水：將高低壓球閥同時打開一舉起一段軟管排凈測壓儀內部水一拆卸軟管裝箱。
