半導體分立器件靜態參數測試系統

能測試很多電子元器件的靜態直流參數

覆蓋 7 大類別 32 分類，包括“二極管類”“三極管類”“保護類器件”“穩壓集成類”

“繼電器類”“光耦類”“傳感監測類”等品類的繁多的電子元器件。

如 Si, SiC, GaN 材料的IGBT，DIODE，MOSFET，HEMT，BJT，SCR，光耦，繼電器，穩壓器

高壓源 1400V（選配 2KV），高流源 40A（選配 100A,200A,500A），柵極電壓電流 40V/100mA

分辨率可至 1.5uV / 1.5pA 精度可至 0.1%

靜態參數可測試之外，還可測試“結電容”，支持“一鍵自動加熱”和“分選機連接”

1、系統概述

STD2000半導體分立器件靜態參數測試系統是由我公司技術團隊結合半導體功率器件測試的多年經驗，以及眾多國內外測試系統產品的熟悉了解后，自主開發設計的全新一代“半導體分立器件靜態參數測試系統”。軟件及硬件均由團隊自主完成。這就決定了這款產品的功能性和可靠性能夠得到持續完善和不斷的提升。產品應用于功率器件的初始研發到規模量產再到應用的全產業鏈。服務領域包括半導體器件及 IC 上游產業（設計、制造、封裝、IDM廠商、晶圓、DBC 襯板）和應用端產業（院所高校、電子廠、軌道機車、新能源汽車、白色家電等......）應用場景主要有器件及 IC 研發期預演測試、晶圓廠自動化芯片測試、器件及 IC 后道封裝測試、應用端的來料檢驗、失效分析、器件選型、參數配對、壽命預估等。

脈沖信號源輸出方面，高壓源標配 1400V（選配 2KV），高流源標配 40A（選配 100A,200A， 500A）柵極電壓 40V，柵極電流 100mA，分辨率可至 1.5uV / 1.5pA，精度可至 0.1%。 程控軟件基于 Lab VIEW 平臺編寫，填充式菜單界面。采用帶有開爾文感應結構的測試插座， 自動補償由于系統內部及測試電纜長度引起的任何壓降，保證測試結果準確可靠。產品可測試 Si, SiC, GaN 材料的 IGBTs, DIODEs, MOSFETs, BJTs, SCRs 等 7 大類 26 分類的電子元器件。涵蓋電子產品中幾乎所有的常見器件。無論電壓電流源還是功能配置都有匹配的擴展性。

系統為桌面放置的臺式機結構，由測試主機和程控電腦兩大部分組成。外掛各類夾具和適配器，還能夠通過Prober接口、Handler接口可選（16Bin）連接分選機和機械手建立工作站，實現快速批量化測試。通過軟件設置可依照被測器件的參數等級進行自動分類存放。能夠優秀的應對“來料檢驗 ”“失效分析 ”“選型配對 ”“量產測試 ”等不同應用場景。

系統軟件基于Labview平臺開發，填充式菜單界面，帶自動糾錯功能，可進行器件參數的分檔、分類編程，并可實時顯示和記錄分檔、分類測試結果，測試結果和統計結果均可以EXCEL格式存貯于計算機中，根據需要可以打印輸出。

2、應用場景

? ?測試分析（功率器件研發設計階段的初始測試）

? ?失效分析（對失效器件測試分析，查找失效機理。以便對電子整機設計和使用過程提出改善方案）

? ?選型配對（在器件焊接至電路板之前進行全部測試，將測試數據比較一致的器件進行分類配對）

? ?來料檢驗（研究所及電子廠的質量部（IQC）對入廠器件進行抽檢/全檢，把控器件的良品率）

? ?量產測試（可連接機械手、掃碼槍、分選機等各類輔助機械設備，實現規?；?、自動化測試）

3、系統特點

◆  系統采用大規模32位ARM&MCU設計

◆  16 位 ADC，1M/S 采樣速率

◆  基于 Lab VIEW 平臺開發的填充式菜單軟件界面；

◆  菜單式測試程序編輯軟件操作簡便

◆  可測試7大類26分類的電子元器件

◆  程控高壓源1400V，提供2000V選配

◆  程控高流源40A，提供100A,200A,300A 選配；

◆  控制極電壓可達40V，電流可達100mA

◆  測試漏流最小分辨率達1.5pA

◆  自動識別器件極性 NPN/PNP

◆  四線開爾文連接保證加載測量的準確

◆  Prober接口、Handler接口可選（16Bin）

◆  連接分選機罪高測試量為每小時1萬個

◆  可為用戶提供豐富的測試適配器

◆  可選配測試結電容，諸如Ciss，Crss，Coss；

◆  系統符合《GJB128半導體分立器件試驗方法》等相應的君標及國際標準。

4、人機界面

5、IV曲線功能

半導體分立器件靜態參數測試儀系統設備STD2000X能實時自動進行IV曲線掃描；

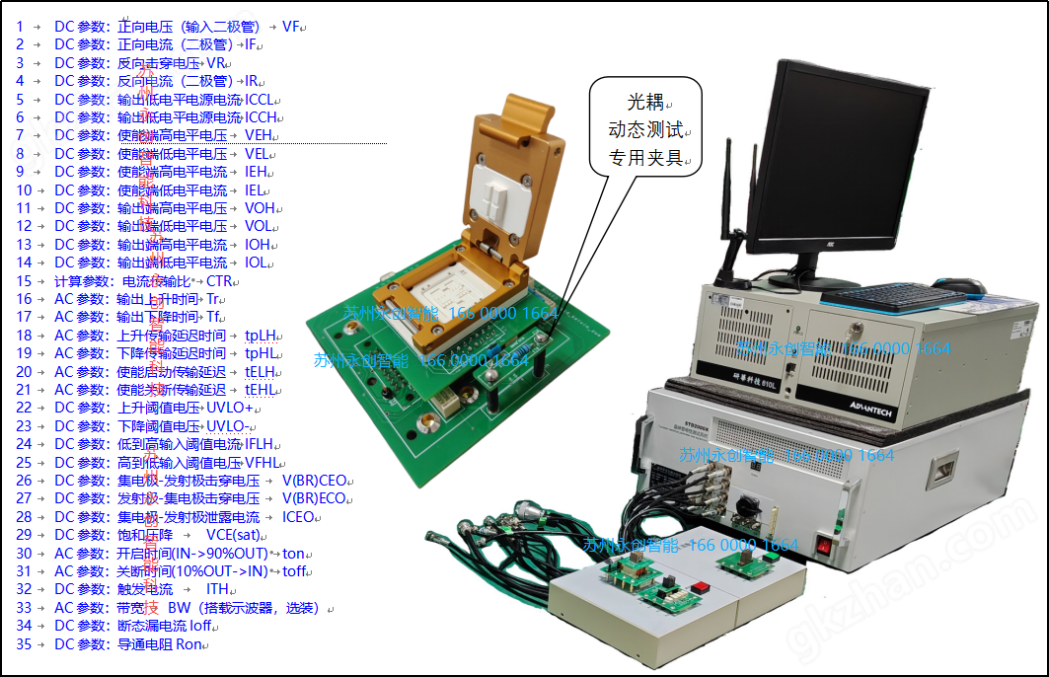

6、光耦靜態參數動態參數測試

半導體分立器件靜態參數測試儀系統設備STD2000X能測試光耦的動態參數、靜態參數；

7.關于本機

半導體分立器件靜態參數測試儀系統設備STD2000X是由我公司技術團隊結合半導體功率器件測試的多年經驗，以及眾多國內外測試系統產品的熟悉了解后，自主開發設計的全新一代“晶體管直流參數測試系統”。軟件及硬件均由團隊自主完成。這就決定了這款產品的功能性和可靠性能夠得到持續完善和不斷的提升。

脈沖信號源輸出方面，高壓源標配 1400V（選配 2KV），高流源標配 40A（選配 100A,200A,500A）柵極電壓 40V，柵極電流 100mA，分辨率可至 1.5uV / 1.5pA，精度可至 0.1%。程控軟件基于 LabVIEW 平臺編寫，填充式菜單界面。采用帶有開爾文感應結構的測試插座，自動補償由于系統內部及測試電纜長度引起的任何壓降，保證測試結果準確可靠。產品可測試 Si, SiC, GaN 材料的 IGBTs, DIODEs, MOSFETs, BJTs, SCRs 等 7 大類 26 分類的電子元器件。涵蓋電子產品中幾乎所有的常見器件。無論電壓電流源還是功能配置都有著的擴展性

產品為桌面放置的臺式機結構，由測試主機和程控電腦兩大部分組成。外掛各類夾具和適配器，還能夠通過 Prober 接口、Handler 接口可選（16Bin）連接分選機和機械手建立工作站，實現快速批量化測試。通過軟件設置可依照被測器件的參數等級進行自動分類存放。能夠優秀的應對“來料檢驗”“失效分析”“選型配對”“量產測試”等不同場景。

產品的可靠性和測試數據的重復性以及測試效率都有著非常優秀的表現。創新的“點控式夾具”讓操作人員在夾具上實現一點即測。操作更簡單效率更高。測試數據可保存為 EXCEL 文本。
