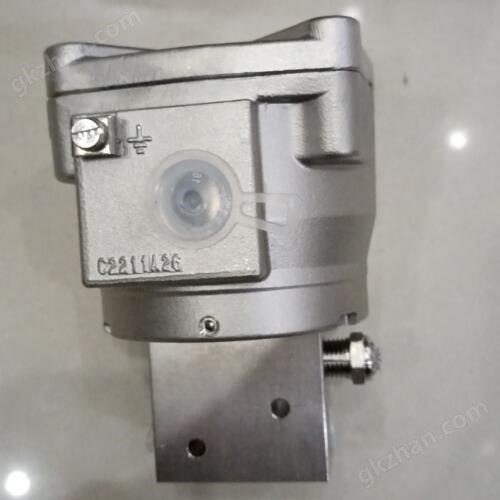

ASCO世格墊式安裝電磁閥特征說明

有兩種型號可供選擇，根據 VDI/VDE 3845 直接安裝到帶 NAMUR 接口的執行器上，或通過螺紋安裝在管路上

閥體材料為鋁、黃銅或 316L 不銹鋼

排氣口中，可安裝管道，可更好地抵御惡劣環境。

DIN、防水、防爆的電磁閥適用于任務關鍵區域和危險區域

低功耗結構非常適合遠程和替代電源位置

通向執行器彈簧側的一體式呼吸塊排氣口用于排氣，防止腐蝕

可提供安裝在任何位置的單電磁管和雙電管結構

是一種 1/4" 3 通和 4 通的緊湊型電磁閥，非常適合在挑戰性環境中用于控制空氣或惰性氣體。該系列閥門的設計結合堅硬的 T 形密封件和靈活的 O 形環，具有氣泡密封性、耐污垢性以及可經歷數百萬次循環的可靠性。553 系列具有陽極氧化鋁、黃銅和不銹鋼閥體，以及 ? 英尺的 NPT 和 BSP 連接。此閥門適用于化工、精煉、食品飲料和生命科學加工中的惡劣環境。

ASCO世格墊式安裝電磁閥特征說明
型號列表
WPT8327B001
SU8220G27
8210G013
WSETISG551A409
EF8262H220V
400425-342
L12BA452B014A61
8210G002
8215B070
8327G041
HT8327G041
8210G94
8210G013Q
8210G002Q
8210B54
8210G004
8210G100
8210G003

規格參數
線圈緣等F
連接器鏟形插頭（電纜?4-6 mm）
連接器規格EN 175301-803，工業標準形式B（9.4 mm）
或EN 175301-803，C型（8毫米）
電氣安全I(xiàn)EC 335
電氣外殼保護模制IP65（EN 60529）
標準電壓DC（=）：24V
身體PARA
內部零件POM，PET，不銹鋼和黃銅
密封NBR（光盤），F(xiàn)PM（其他）
氣動接口密封TPE
其他材料
卷材熱塑性PET
電氣特性
線圈緣等F
連接器鏟形插頭（電纜?4-6 mm）
或EN 175301-803，C型（8毫米）
電氣安全I(xiàn)EC 335
電氣外殼保護模制IP65（EN 60529）
標準電壓DC（=）：24V
連接器規格EN 175301-803，工業標準形式B（9.4 mm）
（其他電壓請求）AC（?）：24V - 115V - 230V / 50-60 Hz
（其他電壓請求）AC（?）：24V - 115V - 230V / 50-60 Hz
